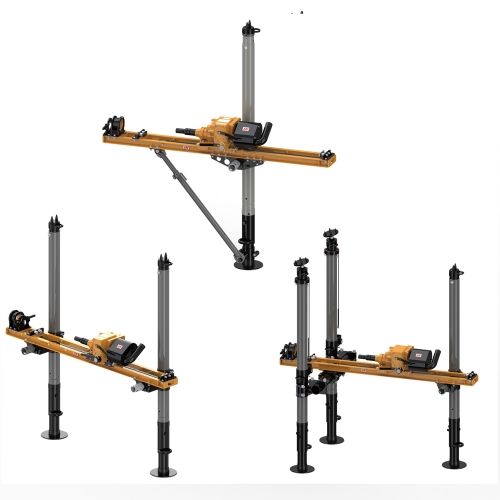

气动架柱式钻机钻进深度和钻进效率分别比市场上现有的ZQJC系列钻机提高60%，该机由主机与支架(可根据用户需求订购)组合而成，该钻机主机为便携式，它具有安全防爆、转矩大、转速高、质量轻、体积小、效率高、结构简单、维修方便等特点，适用于探测地质构造煤层、探放水、抽放瓦斯、煤体注水、卸放压力孔、巷道贯通超前孔、巷道锚杆支护孔及其它特殊用途；钻机支架由高性能型材制成，具有质量轻、稳定性高、移动方便等特点。因此，该钻机成为煤矿安全必备装备之一。

气动架柱式钻机，是由通过软胶管连接的主机、操纵台和消音器组成的，主机包括机座（1），其特征是：所述机座（1）一侧对称安装有左、右内注式单体液压支柱（2），另一侧对称安装有左、右支架（3）；左、右支架（3）上分别安装有固定托架（4），导轨组（5）安装在固定托架（4）上；所述导轨组（5）包括导轨焊件（6），导轨焊件（6）上固定有齿条（7）；所述导轨焊件（6）的一端安装有钻杆导向装置（8），另一端安装有缓冲装置（9）；所述钻杆导向装置（8）包括导向套体（10）、导向套（11）、上卡座、栋梁，导向套（11）通过导向套体（10）固定在导轨焊件（6）上；所述导轨组（5）上依次安装有钻套（12）、回转装置（13）和行走装置（14），所述回转装置（13）包括回转马达、回转减速器，回转马达为齿轮马达，回转马达通过输出轴与回转减速器联接；所述行走装置（14）包括行走马达、行走减速器，行走马达通过输出轴与行走减速器相联接，行走减速器为蜗轮蜗杆减速器，行走减速器的输出齿轮与导轨组（5）的齿条（7）相啮合。
