气动架柱式钻机以压缩空气为动力，通过回转马达换向阀控制回转马达的回转及换向，压缩空气驱动齿轮马达旋转，经两级减速后驱动主轴旋转，进而带动钻具工作。

通过支撑气缸换向阀控制气缸的顶紧及松开；通过进给马达换向阀控制钻机的前进及后退。

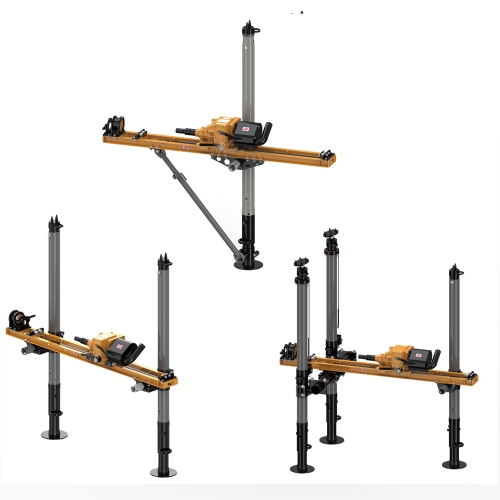

气动架柱式钻机

本机由主机和支撑机构两部分组成

1. 主机由回转马达和进给机构组成

(1) 回转马达由马达、齿轮箱、换向阀等部件组成。换向阀控制马达的开启及换向，压缩空气通过换向阀带动马达齿轮及主轴转动，从而带动钻具转动。

(2) 进给机构由进给马达、换向阀、齿条和导轨等部件组成，通过换向阀控制进给马达带动主动齿轮在齿条上传动，从而带动回转马达前进及后退，达到钻进的目的。

2. 支撑机构由两个气缸、气缸连接管、气缸换向阀及副支撑组成。

高压空气通过换向阀来控制气缸的升降，达到顶紧顶板稳定钻机的目的，副支撑通过调节角度来起到辅助支撑钻机的作用。

用前准备

（1）明确钻机下井后的用途，用来钻瓦 斯或水探测、排放孔时，应准备配套的钻杆和钻头。同时要检查钻机配套的钻套是否和钻具匹配。

（2）钻机支撑好后，联接气管，注意按标记联接。

（3）在钻机运到之前，先准备好场地，根据钻孔倾角，所用钻杆长度。进行挑顶，起底或扩帮。

（4）先安装立柱，牢固后在安装导轨、回转动力部件等，

（5）管路连接，将回转动力总成、注油器与气源用胶管连接。
